Technische Parameter
|
Typ |
Spezifikation |
iCoat-8 |
|
Board-Handling |
Standardarbeitsbereich (mm) |
X =450 ,Y =450 ,Z =90 |
|
Maximale Komponentenhöhe (mm) |
±90 |
|
|
PCBE-Kantenabstand (mm) |
Größer oder gleich 5 |
|
|
Einzelsprühbreite (mm) |
2-30 |
|
|
Übertragungssystem |
Prozessablauf |
L nach R (Standard), R nach L (optional) |
|
Förderhöhe (mm) |
900±20 |
|
|
Fördergeschwindigkeit (mm/s) |
120-400 |
|
|
Betriebssystem |
Ventilkonfiguration |
Doppelventilstruktur, lineare Anordnung |
|
Maximale Geschwindigkeit (mm/s) |
1000 |
|
|
Wiederholgenauigkeit (mm) |
± 0.02 |
|
|
Anforderungen an die Einrichtung |
Abmessungen (mm) |
L900 × W1300 × H1710 |
|
Gewicht (kg) |
530 |
|
|
Erforderliche Luftversorgung (Mpa) |
Größer oder gleich 0,4 |
|
|
Abgasbedarf (m³/min) |
15 |
|
|
Eingangsleistung |
AC220V 50/60HZ |
|
|
Nennleistung (kW) |
2 .2 |
|
|
Steuerungs- und Betriebssystem |
Kontrolle |
IPC- und Motion-Control-Karte |
|
Software |
Anda Software mit Windows-Betriebssystem |
|
|
Programmierung |
Tastatur und Maus |
|
|
Kommunikationsprotokoll |
SMEMA |
Merkmale
- Ausgestattet mit Industrie-PC + Motion-Controller und Windows-Betriebssystem, mit Ton- und Lichtfehleralarm und Menüanzeige.
- Programmierung durch manuelles Teachen, einfache und effiziente Bedienung.
- Integrierte Bewegungsplattform aus Stahl für stabilen Betrieb.
- X-, Y- und Z-Dreiachsenbewegung.
- Angetrieben durch Servomotoren + Kugelumlaufspindeln.
- Laufgenauigkeit: 0,02 mm.
- Automatisches Leimventil-Reinigungsgerät.
- Spezielle Schienen aus Aluminiumlegierung und Förderketten aus Edelstahl.
- Unabhängiger Beschichtungstank.
- Ausgestattet mit Abgasauslass.
- Ausgestattet mit SMEMA-Schnittstelle zur Kommunikation mit anderen Geräten.
Funktion

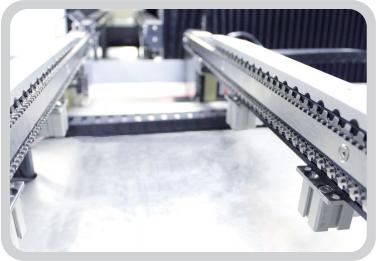

Intelligentes Fördersystem
Die Übertragungsrichtung kann sein
willkürlich gewählt(links← → rechts) . Es ist für alle Produktionslinien geeignet
Förderer mit spezieller Zahnkette. Seine maximale Werkstückbelastung beträgt
4 kg. Die Förderbandbreite kann über die Anda-Software angepasst werden
automatisch, um die zu verbessern
Effizienz der Produktionsumschaltung.

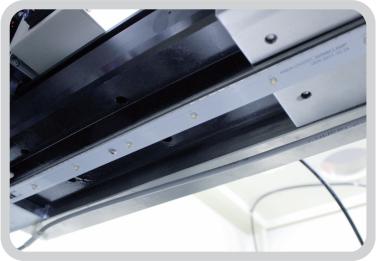

Inspektion mit LED-UV-Licht
Ein Inspektionsgerät, das die Beschichtungswirkung prüft, kann die Sprühqualität in Echtzeit überwachen.
Abfallsammlung
Es gibt eine Müllabfuhr
Gerät zur Wiederverwertung des Abfalls
während der Prüfung hergestellt,
Dies stellt sicher, dass rund um die Uhr keine Entsorgung erforderlich ist
Dauerbetrieb.
Optionale Funktion
Spezielle Spannvorrichtung und visuelle CCD-Positionierung
Die oberen und unteren Klemmen sind fixiert, um zu verhindern, dass sich das Werkstück während des Betriebs bewegt, und die CCD-Kamera wird zur Markierungspositionierung verwendet, um die Genauigkeit zu verbessern.
Düsenreinigung
Reinigen Sie das Ventil regelmäßig mit einer bestimmten Anzahl von Malen, um seine Sauberkeit sicherzustellen. Die Standardkonfiguration ist ein 2-Liter-Lösungsmitteltank.
Automatischer Plattenrückförderer
Der leere Träger wird automatisch zur Ladestation zurückgebracht, um Probleme bei der Personalhandhabung zu reduzieren.
Materialinspektionssystem
Das automatische Fütterungssystem verwendet einen konstanten Durchfluss und einen konstanten Druck für die Fütterung, was stabil und sicher ist. Es ist optional mit einem Materialüberwachungssystem ausgestattet, das auf dem Prinzip der Qualitätserkennung und Computersteuerung basiert. Es kann automatisch ein Alarm ausgelöst werden, wenn die Farbe nicht ausreicht.
Barcode-Scanner
Es ist mit einem Barcode-Scanner ausgestattet, der eine Rückverfolgbarkeit des Produkts ermöglicht.
Beschichtungsprozess mit hohem-Durchsatz
- Geeignet für branchenübergreifende Beschichtungsanwendungen, großflächiges selektives Sprühen mit mehreren {{2}Panelen, hohem-Durchsatz und Vielfalt.
- Mehrere Ventilkonfigurationen und -anordnungen zur Erfüllung verschiedener -Anforderungen an die Produktion mehrerer Panels.
- Integrierte-Sprüheffekt-Inspektionsfunktion zur manuellen{1}Echtzeitüberwachung der Beschichtungsqualität.
